قالب اکسترودر یکی از اجزای حیاتی در فرآیند اکستروژن پلاستیک است که شکل و کیفیت نهایی محصولات پلیمری مانند پروفیل پلاستیکی، لولهها، ورقها، و فیلمها را تعیین میکند. این قالبها، که در انتهای دستگاه اکستروژن قرار دارند، مواد مذاب پلیمری مانند گرانول پلاستیک یا آمیزههای پلیمری را به اشکال دقیق و یکنواخت تبدیل میکنند. به همین دلیل، طراحی و انتخاب قالب اکسترودر تأثیر مستقیمی بر کارایی تولید، کیفیت محصول، و هزینههای عملیاتی دارد. با توجه به تنوع کاربردهای اکستروژن در صنایع ساختمان، خودروسازی، بستهبندی، کشاورزی، و روشنایی، درک عمیق از انواع، طراحی، و عملکرد قالبهای اکستروژن برای تولیدکنندگان ضروری است. در این مقاله جامع، به چیستی قالب اکسترودر، انواع آن، اصول طراحی، مواد سازنده، کاربردها، مزایا، چالشها، نگهداری، و آینده این فناوری در صنعت پلاستیک میپردازیم.
صنعت پلاستیک به دلیل انعطافپذیری و توانایی تولید محصولات متنوع، به شدت به قالبهای اکسترودر وابسته است. این قالبها نه تنها شکل محصول را تعیین میکنند، بلکه بر ویژگیهایی مانند استحکام، ظاهر، و عملکرد آن نیز تأثیر میگذارند. با پیشرفت فناوری، قالبهای اکستروژن پیچیدهتر شدهاند و امکان تولید محصولات چندلایه یا با خواص خاص را فراهم کردهاند. این مقاله به شما کمک میکند تا با جزئیات این فناوری کلیدی آشنا شوید.
برای درک بهتر فرآیند اکستروژن، مقاله اکسترود پلاستیک چیست؟ و برای اطلاعات بیشتر درباره دستگاههای مرتبط، مقاله دستگاه اکستروژن چیست؟ را مطالعه کنید.
قالب اکسترودر چیست؟
قالب اکسترودر (یا قالب اکستروژن، Die) بخشی از دستگاه اکستروژن است که مواد پلیمری مذاب را به شکل نهایی محصول تبدیل میکند. این قالبها معمولاً از فلزات مقاوم مانند فولاد ضدزنگ یا آلومینیوم ساخته شده و دارای کانالهایی با سطح مقطع خاص هستند که شکل محصول نهایی (مانند پروفیل، لوله، یا فیلم) را تعیین میکنند. قالب اکسترودر در انتهای بشکه دستگاه اکستروژن قرار گرفته و با دریافت مواد ذوبشده از پیچهای دستگاه، آنها را به محصولاتی با ابعاد دقیق و سطح صاف شکل میدهد.
عملکرد قالب اکسترودر به عوامل متعددی مانند طراحی قالب، جنس مواد اولیه (مانند گرانول پلاستیک یا آمیزههای پلیمری)، دمای فرآیند، و سرعت اکستروژن بستگی دارد. یک قالب با طراحی مناسب میتواند کیفیت محصول را بهبود بخشیده و ضایعات تولید را کاهش دهد، در حالی که قالب نامناسب ممکن است به مشکلاتی مانند ناهمواری سطح، تغییر شکل محصول، یا کاهش بهرهوری منجر شود.
برای اطلاعات بیشتر درباره مواد اولیه، مقاله گرانول پلاستیک چیست؟ و آمیزههای پلیمری چیست؟ را مطالعه کنید.

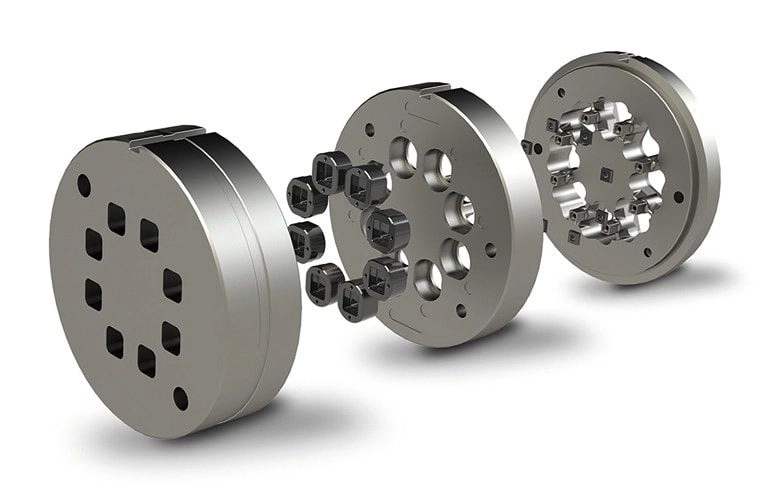

اجزای اصلی قالب اکسترودر
قالب اکسترودر از چندین بخش تشکیل شده است که هر یک نقش خاصی در فرآیند شکلدهی دارند:
ورودی قالب (Die Inlet): محل ورود مواد مذاب از بشکه دستگاه اکستروژن به قالب.
کانالهای توزیع (Flow Channels): مسیرهایی که مواد مذاب را به طور یکنواخت به سمت خروجی هدایت میکنند.
بخش شکلدهی (Die Land): قسمتی که شکل نهایی محصول را تعیین میکند.
خروجی قالب (Die Exit): محل خروج محصول اکسترود شده.
سیستم خنککننده: برای کنترل دمای قالب و جلوگیری از تغییر شکل محصول.
سیستم تنظیم فشار: برای حفظ جریان یکنواخت مواد مذاب.
برای اطلاعات بیشتر درباره مواد پلیمری، به پایگاه داده پلیمرها مراجعه کنید.
انواع قالب اکسترودر
قالب اکسترودر در انواع مختلفی طراحی شده است که هر یک برای تولید محصولات خاصی مناسب هستند. انتخاب نوع قالب به محصول نهایی، مواد اولیه، و نیازهای تولید بستگی دارد:
1. قالبهای پروفیل (Profile Dies)
این نوع قالب اکسترودر برای تولید پروفیلهای پلاستیکی با اشکال پیچیده مانند پروفیلهای درب و پنجره، ریلها، یا نوارهای تزئینی استفاده میشود. طراحی دقیق این قالبها برای حفظ ابعاد و کیفیت سطح محصول ضروری است. برای اطلاعات بیشتر، مقاله پروفیل پلاستیکی چیست؟ را مطالعه کنید.

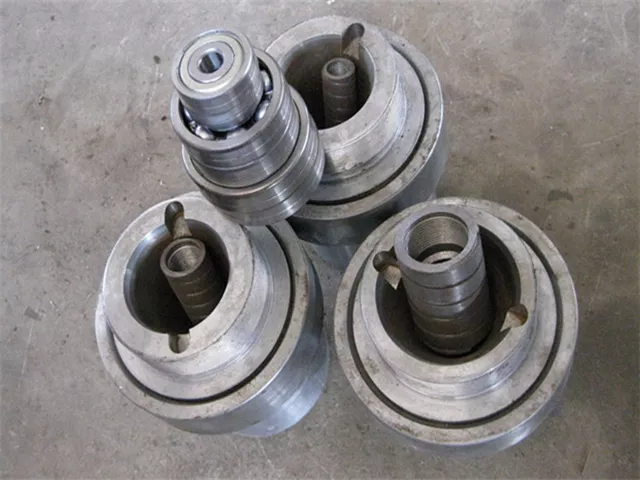

2. قالبهای لوله (Pipe and Tube Dies)
این قالبها برای تولید لولههای پلاستیکی با قطرها و ضخامتهای مختلف (مانند لولههای آبیاری یا لولههای صنعتی) طراحی شدهاند. قالب اکسترودر لوله معمولاً با سیستمهای خنککننده پیشرفته ترکیب میشود تا یکنواختی ضخامت دیواره حفظ شود.
3. قالبهای فیلم و ورق (Film and Sheet Dies)
این نوع قالب اکسترودر برای تولید فیلمهای نازک (مانند فیلمهای بستهبندی) یا ورقهای ضخیمتر (مانند ورقهای ساختمانی) استفاده میشود. قالبهای فیلم معمولاً از نوع T-die یا Slot-die هستند که جریان مواد را به صورت گسترده پخش میکنند.
4. قالبهای کواکستروژن (Co-extrusion Dies)
این قالبها برای تولید محصولات چندلایه با خواص مختلف (مانند مقاومت در برابر UV، رنگ متفاوت، یا عایق حرارتی) طراحی شدهاند. قالب اکسترودر کواکستروژن امکان ترکیب چندین ماده پلیمری را در یک محصول فراهم میکند.
5. قالبهای فوم (Foam Dies)
این قالبها برای تولید محصولات فوم پلاستیکی مانند عایقهای حرارتی یا بستهبندیهای محافظ استفاده میشوند. طراحی این قالبها به گونهای است که حبابهای گاز به طور یکنواخت در محصول توزیع شوند.
6. قالبهای کابل و عایق (Cable and Insulation Dies)
این نوع قالب اکسترودر برای پوششدهی کابلهای الکتریکی با عایقهای پلاستیکی یا تولید روکشهای محافظ استفاده میشود. دقت بالا در این قالبها برای اطمینان از ضخامت یکنواخت عایق ضروری است.
7. قالبهای سفارشی
این قالبها برای کاربردهای خاص مانند تولید قطعات پزشکی، پروفیلهای تزئینی پیچیده، یا محصولات با اشکال غیراستاندارد طراحی میشوند.
اصول طراحی قالب اکسترودر
طراحی قالب اکسترودر یکی از پیچیدهترین مراحل در فرآیند اکستروژن است که نیازمند دانش مهندسی، شبیهسازی کامپیوتری، و تجربه عملی است. اصول کلیدی در طراحی قالب اکستروژن عبارتند از:
1. توزیع یکنواخت جریان
طراحی کانالهای توزیع باید به گونهای باشد که مواد مذاب به طور یکنواخت در تمام سطح مقطع قالب پخش شوند. جریان نامتوازن میتواند به ناهمواری سطح یا تغییر شکل محصول منجر شود.
2. کنترل دما
قالب اکسترودر باید مجهز به سیستمهای گرمایش و خنککننده باشد تا دمای مواد مذاب در محدوده مناسب حفظ شود. دمای نامناسب میتواند باعث تخریب پلیمر یا کاهش کیفیت محصول شود.
3. انتخاب مواد قالب
قالبها معمولاً از فولاد ضدزنگ، فولاد ابزار، یا آلومینیوم ساخته میشوند. انتخاب ماده به عواملی مانند نوع پلیمر، دمای فرآیند، و طول عمر مورد انتظار بستگی دارد.
4. کاهش فشار معکوس (Back Pressure)
طراحی قالب باید فشار معکوس را به حداقل برساند تا جریان مواد روان باشد و بار اضافی به دستگاه اکستروژن وارد نشود.
5. شبیهسازی کامپیوتری
نرمافزارهای شبیهسازی مانند Ansys یا Autodesk Moldflow برای پیشبینی رفتار مواد در قالب استفاده میشوند. این ابزارها به طراحان کمک میکنند تا قبل از ساخت، مشکلات احتمالی را شناسایی کنند.
6. توجه به انقباض مواد (Shrinkage)
پلیمرها پس از خنک شدن منقبض میشوند. طراحی قالب اکسترودر باید این انقباض را در نظر بگیرد تا ابعاد محصول نهایی دقیق باشد.
برای اطلاعات بیشتر درباره دستگاههای اکستروژن، مقاله دستگاه اکستروژن چیست؟ را مطالعه کنید.
مواد سازنده قالب اکسترودر
مواد مورد استفاده در ساخت قالب اکسترودر باید مقاومت بالایی در برابر سایش، خوردگی، و دماهای بالا داشته باشند. رایجترین مواد عبارتند از:
فولاد ضدزنگ: برای قالبهای با طول عمر بالا و مقاومت در برابر خوردگی.
فولاد ابزار (Tool Steel): برای قالبهای با دقت بالا و کاربردهای سنگین.
آلومینیوم: برای قالبهای سبکتر و کاربردهای کمفشار.
پوششهای سرامیکی یا کروم: برای افزایش مقاومت در برابر سایش و بهبود جریان مواد.
فولادهای نیکلدار: برای قالبهای مقاوم در برابر مواد شیمیایی خورنده.
انتخاب ماده به نوع پلیمر (مانند PVC، PE، یا PP)، دمای فرآیند، و بودجه تولید بستگی دارد.

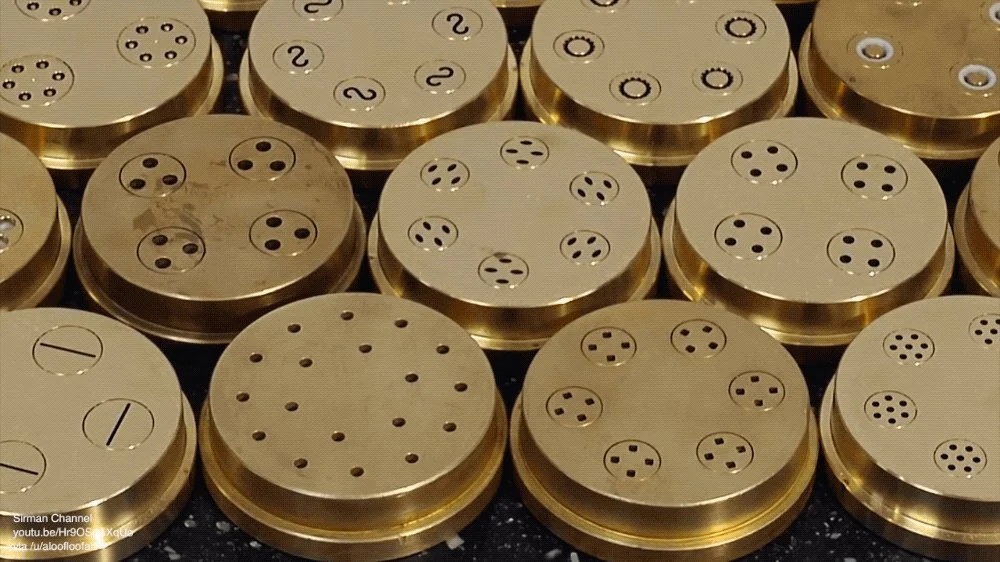

کاربردهای قالب اکسترودر
قالب اکسترودر در صنایع مختلف برای تولید محصولات متنوع استفاده میشود:
1. صنعت ساختمان
قالب اکسترودر برای تولید پروفیلهای پلاستیکی مانند پروفیلهای درب و پنجره، دیوارپوشها، و سقفهای کاذب استفاده میشود. این محصولات به دلیل مقاومت در برابر رطوبت و هزینه پایین، جایگزین مواد سنتی شدهاند. برای اطلاعات بیشتر، مقاله پروفیل پلاستیکی چیست؟ را مطالعه کنید.
2. صنعت خودروسازی
این قالبها برای تولید نوارهای آببندی، پروفیلهای تزئینی، و قطعات سبک خودرو مانند لاینرهای داخلی استفاده میشوند. دقت بالای قالبها در این صنعت حیاتی است.
3. صنعت بستهبندی
قالب اکسترودر برای تولید فیلمهای پلاستیکی، ورقهای بستهبندی، و کیسههای پلاستیکی برای مواد غذایی و صنعتی کاربرد دارد.
4. صنعت کشاورزی
این قالبها برای تولید لولههای آبیاری، کانالهای پلاستیکی، و قطعات گلخانهای استفاده میشوند.
5. صنعت روشنایی
قالب اکسترودر در تولید کاورهای پلیکربنات و طلقهای دیفیوزر برای سیستمهای نورپردازی استفاده میشود.
برای اطلاعات بیشتر، مقاله “طلق دیفیوزر چیست؟” را مطالعه کنید.
6. صنعت پزشکی
این قالبها برای تولید لولههای پزشکی، کاتترها، و تجهیزات با استانداردهای بالا استفاده میشوند.
7. صنعت بازیافت
قالب اکسترودر در فرآیند بازیافت برای تولید گرانولهای بازیافتی یا محصولات جدید از مواد بازیافتی استفاده میشود.
برای اطلاعات بیشتر، مقاله گرانول پلاستیک چیست؟ را مطالعه کنید.
مزایای قالب اکسترودر
استفاده از قالب اکسترودر مزایای متعددی برای تولیدکنندگان فراهم میکند:
دقت بالا: تولید محصولات با ابعاد و شکل یکنواخت.
انعطافپذیری: امکان تولید اشکال متنوع با تغییر قالب.
کیفیت سطح: ایجاد محصولات با سطح صاف و بدون نقص.
تولید انبوه: مناسب برای تولید حجم بالا با سرعت و کارایی.
کاهش ضایعات: طراحی بهینه قالب، ضایعات مواد را به حداقل میرساند.
پشتیبانی از مواد بازیافتی: امکان استفاده از گرانولهای بازیافتی برای تولید پایدار.
چالشهای قالب اکسترودر
با وجود مزایا، قالب اکسترودر با چالشهایی مواجه است:
هزینه طراحی و ساخت: قالبهای پیچیده و سفارشی میتوانند گران باشند.
سایش و خوردگی: تماس مداوم با مواد مذاب ممکن است به قالب آسیب برساند.
نیاز به نگهداری: تمیزکاری و تعمیر منظم برای حفظ عملکرد ضروری است.
پیچیدگی طراحی: طراحی قالب برای محصولات چندلایه یا اشکال پیچیده نیازمند تخصص بالا است.
تطبیق با مواد مختلف: هر پلیمر ممکن است نیاز به تنظیمات خاصی در قالب داشته باشد.
برای اطلاعات بیشتر درباره بهبود کیفیت، مقاله “چگونه پلاستیک با کیفیت تولید کنیم؟” را مطالعه کنید.
نگهداری و تمیزکاری قالب اکسترودر
نگهداری صحیح قالب اکسترودر برای افزایش طول عمر و حفظ کیفیت محصول ضروری است. نکات کلیدی نگهداری عبارتند از:
تمیزکاری منظم: حذف باقیمانده مواد پلیمری از کانالهای قالب برای جلوگیری از انسداد.
بررسی سایش: بازرسی دورهای برای شناسایی ترکها یا سایش در سطح قالب.
روغنکاری: استفاده از روانکنندههای مناسب برای کاهش اصطکاک.
کنترل دما: اطمینان از عملکرد صحیح سیستمهای گرمایش و خنککننده.
تعمیرات بهموقع: رفع مشکلات کوچک قبل از تبدیل شدن به خرابیهای بزرگ.
پیشرفتهای اخیر در فناوری قالب اکسترودر
فناوری قالب اکسترودر در سالهای اخیر پیشرفتهای قابلتوجهی داشته است:
شبیهسازی پیشرفته: استفاده از نرمافزارهای شبیهسازی برای بهینهسازی طراحی قالب.
مواد پیشرفته: استفاده از پوششهای نانوکامپوزیتی برای افزایش مقاومت قالب.
قالبهای چندلایه: توسعه قالبهای کواکستروژن برای تولید محصولات با خواص ترکیبی.
اتوماسیون: ادغام سیستمهای کنترل هوشمند برای تنظیم خودکار فشار و دما.
پایداری: طراحی قالبهای مناسب برای پلیمرهای زیستتخریبپذیر.
برای اطلاعات بیشتر درباره مواد پایدار، به سازمان پلیمرهای زیستی مراجعه کنید.
آینده قالب اکسترودر
آینده قالب اکسترودر با تمرکز بر پایداری، اتوماسیون، و فناوریهای پیشرفته روشن است. استفاده از هوش مصنوعی برای بهینهسازی طراحی قالب، توسعه مواد زیستتخریبپذیر، و ادغام فناوریهای چاپ سهبعدی برای ساخت قالبهای سفارشی، از روندهای کلیدی هستند. همچنین، قالبهای هوشمند مجهز به حسگرهای داخلی امکان نظارت بر عملکرد در زمان واقعی را فراهم میکنند. این پیشرفتها قالب اکسترودر را به ابزاری کلیدی برای تولید محصولات نوآورانه در صنایع مختلف تبدیل کردهاند.
برای اطلاعات بیشتر، به Plastics Technology مراجعه کنید.
سوالات متداول (FAQ)
1. قالب اکسترودر چیست؟
قالب اکسترودر بخشی از دستگاه اکستروژن است که مواد پلیمری مذاب را به شکل محصول نهایی مانند پروفیل یا لوله تبدیل میکند.
2. انواع قالب اکسترودر کدامند؟
انواع اصلی شامل قالبهای پروفیل، لوله، فیلم و ورق، کواکستروژن، فوم، و کابل هستند.
3. مهمترین کاربردهای قالب اکسترودر چیست؟
این قالبها در تولید پروفیلهای پلاستیکی، لولهها، فیلمها، قطعات خودرو، و تجهیزات روشنایی استفاده میشوند.
4. چگونه میتوان طول عمر قالب اکسترودر را افزایش داد؟
تمیزکاری منظم، بررسی سایش، روغنکاری، و تعمیرات بهموقع طول عمر قالب را افزایش میدهند.
نتیجهگیری
قالب اکسترودر بهعنوان قلب فرآیند اکستروژن، نقش حیاتی در تولید محصولات پلیمری با کیفیت بالا مانند پروفیل پلاستیکی، لولهها، و فیلمها دارد. طراحی دقیق، انتخاب مواد مناسب، و نگهداری صحیح این قالبها، کیفیت و کارایی تولید را تضمین میکند.
برای اطلاعات کلیتر، مقاله محصولات پلاستیکی صنعتی چیست؟ و برای جزئیات فرآیند، مقاله اکسترود پلاستیک چیست؟ را مطالعه کنید. همچنین، مقالات پروفیل پلاستیکی چیست؟, گرانول پلاستیک چیست؟ , آمیزههای پلیمری چیست؟, و دستگاه اکستروژن چیست؟ اطلاعات تکمیلی ارائه میدهند.
